GlobalKonektor untuk perpipaan fasilitas pabrik atau yang terpasang pada mesin
Ulir Male KAMLOK COUPLER
- Model | 633-BB-AL
- Bahan | Aloi aluminium
Mudah dipasang dan dilepas
Aman
Bahan lainnya
Fitur produk
-
Mudah dipasang dan dilepas
Tipe lengan cam yang memungkinkan konektor untuk dapat dipasang dan dilepas dengan mudah, meningkatkan kemudahan penggunaan.
Mudah dipasang dan dilepas
Tipe lengan cam yang memungkinkan konektor untuk dapat dipasang dan dilepas dengan mudah, meningkatkan kemudahan penggunaan.
-
Tahan getaran demi ketenangan pikiran
Struktur cam kembarnya tahan getaran, mencegah terlepasnya lengan cam demi pengoperasian yang aman.
Tahan getaran demi ketenangan pikiran
Struktur cam kembarnya tahan getaran, mencegah terlepasnya lengan cam demi pengoperasian yang aman.
Ulir Male KAMLOK COUPLER
Konektor untuk perpipaan fasilitas pabrik atau yang terpasang pada mesin
- KAMLOK
- Coupler
- Ukuran sambungan
- 1/2, 3/4, 1, 1-1/4, 1-1/2, 2, 2-1/2, 3, 4, 5, 6
- Sisi mesin
- Ulir male
- Ukuran sambungan
- R1/2, R3/4, R1, R1-1/4, R1-1/2, R2, R2-1/2, R3, R4, R5, R6
| No. Model | 633-BB-AL | |
|---|---|---|
| Bahan utama | ||
| Fungsi | ||
| Cairan | Air (tidak layak minum) Udara Minyak | |
| Kepatuhan hukum | Sesuai dengan RoHS 2 | |
| Detail bahan | Bodi konektor | Paduan Aluminium (ADC12, 5"~: AC4CH) |
| Cam arm | SCS14 (Ekuivalen SUS316) | |
| Pin ･ Ring | SUS304 | |
| Gasket | Buna-N (NBR) * Gasket dapat dipilih sesuai cairan. | |

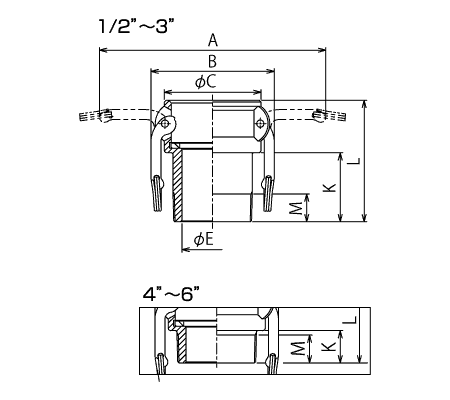

Tabel spesifikasi KAMLOK
| Model | Standar ulir | Dimensi (mm) | |||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | E | K | L | M | S | ||
| 633-BB1/2AL | 1/2" | 109 | 61 | 41 | 15 | 30 | 62 | 14 | R1/2 |
| 633-BB3/4AL | 3/4" | 109 | 61 | 41 | 20 | 32 | 64 | 16 | R3/4 |
| 633-BB1AL | 1" | 130 | 67 | 47 | 25 | 35 | 76 | 18 | R1 |
| 633-BB1-1/4AL | 1-1/4" | 179 | 79 | 58 | 33 | 58 | 105 | 21 | R1-1/4 |
| 633-BB1-1/2AL | 1-1/2" | 187 | 87 | 65 | 40 | 58 | 105 | 21 | R1-1/2 |
| 633-BB2AL | 2" | 196 | 96 | 75 | 49 | 58 | 110 | 25 | R2 |
| 633-BB2-1/2AL | 2-1/2" | 208 | 108 | 90 | 63 | 63 | 118 | 29 | R2-1/2 |
| 633-BB3AL | 3" | 249 | 137 | 108 | 76 | 77 | 136 | 31 | R3 |
| 633-BB4AL | 4" | 277 | 166 | 140 | 95 | 42 | 102 | 37 | R4 |
| 633-BB5AL | 5" | 302 | 191 | 165 | 124 | 45 | 105 | 39 | R5 |
| 633-BB6AL | 6" | 409 | 255 | 198 | 149 | 43 | 116 | 37 | R6 |
* Coupler 1/2" juga dapat disambungkan ke adaptor 3/4". * Coupler 3/4" juga dapat disambungkan ke adaptor 1/2". * Die-casting digunakan untuk produk berukuran 4" dan yang lebih kecil. * Bentuk fitting berkait dapat berbeda-beda, tergantung pada ukurannya. * Gasket Buna-N (NBR) digunakan sebagai standar. * Sekrup berupa ulir pipa tirus JIS.
Tautan terkait
Tindakan pencegahan
* Kami sarankan Anda menggunakan konektor dan adaptor yang terbuat dari bahan yang sama dan ukurannya sama saat menyambungkan fitting. Penggunaan konektor dan adaptor yang terbuat dari bahan berbeda dapat menyebabkan korosi (korosi listrik).
