GlobalKonektor untuk perpipaan fasilitas pabrik atau yang terpasang pada mesin (untuk Selang TOYOSILICONE STEAM/TOYOSILICONE THERMO)
Konektor ulir pipa tirus male(Unit Selang)
- Model | H01B
- Bahan | Kuningan
Features
-
Mencegah bocor dan terputusnya sambungan
Unduh materi
Fitur produk
-
Mencegah bocor dan terputusnya sambungan
Selang dan konektor dipres agar aman digunakan tanpa terlepasnya selang atau terjadinya kebocoran cairan.
Mencegah bocor dan terputusnya sambungan
Selang dan konektor dipres agar aman digunakan tanpa terlepasnya selang atau terjadinya kebocoran cairan.
-
Masa pakai yang aman dan panjang
Masa pakai yang aman dan panjang karena bentuk penutup dan nipple mencegah pecahnya tabung bagian dalam selang.
Masa pakai yang aman dan panjang
Masa pakai yang aman dan panjang karena bentuk penutup dan nipple mencegah pecahnya tabung bagian dalam selang.
Konektor ulir pipa tirus male(Unit Selang)
Konektor untuk perpipaan fasilitas pabrik atau yang terpasang pada mesin (untuk Selang TOYOSILICONE STEAM/TOYOSILICONE THERMO)
- Sisi selang
- Dipres
- Diameter bagian dalam selang (mm)
- 9, 12, 19, 25
- Sisi mesin
- Ulir male
- Ukuran sambungan
- R3/8, R1/2, R3/4, R1
| No. Model | H01B | |
|---|---|---|
| Bahan utama | ||
| Fungsi | ||
| Cairan | Air (tidak layak minum) Udara Minyak Bahan kimia dan kosmetik | |
| Kepatuhan hukum | Sesuai dengan RoHS 2 | |
| Detail bahan | Nipple selang | Kuningan |
| Penutup konektor | aluminum | |

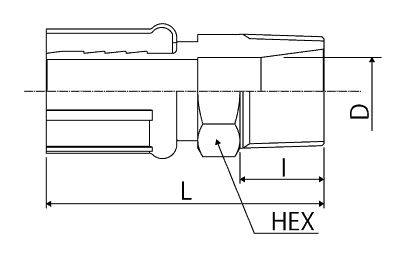

Tabel spesifikasi konektor
| Model | Diameter bagian dalam selang yang kompatibel (mm) | Standar ulir | Dimensi (mm) | ||||
|---|---|---|---|---|---|---|---|
| D | E | H | HEX | I | |||
| H01B-9 | 9 | R3/8 | 7 | 26 | 20 | 17 | 15 |
| H01B-12 | 12 | R1/2 | 9.5 | 31 | 23 | 22 | 20 |
| H01B-19 | 19 | R3/4 | 15 | 35 | 31 | 27 | 20 |
| H01B-25 | 25 | R1 | 20.5 | 37 | 31 | 35 | 22 |
Unit selang Kisaran panjang selang yang sesuai (Berdasarkan JIS B 8360)
| Panjang unit = mm | Toleransi = mm | |
|---|---|---|
| Kurang dari 500 | +10 | 0 |
| 500 atau lebih hingga kurang dari 1000 | +15 | 0 |
| 1000 atau lebih hingga kurang dari 2000 | +20 | 0 |
| 2000 atau lebih hingga kurang dari 5000 | +1.0% | 0 |
| 5000 atau lebih | +2.0% | 0 |
Tindakan pencegahan
* Tidak sesuai untuk pipa sanitasi (makanan, dsb) karena ada selisih level di bagian ulir.
Dikhawatirkan menimbulkan masalah pada segi kebersihan makanan.
* Konektor tidak dijual terpisah.
Selang yang kompatibel: 2
|
Nama selang | TOYOSILICONE STEAM HOSE | TOYOSILICONE THERMO HOSE |
|---|---|---|---|
| Bahan utama | Karet silikon | Karet silikon | |
| Rentang suhu pengoperasian | -30℃~140℃ | -30℃~120℃ | |
| No. Model | TSISTM | TSITH | |
| Model konektor |
Diameter bagian dalam nominal selang yang kompatibel (mm)
Spesifikasi konektor
|
 |
 |
| H01B-9 |
9
R3/8
|
◯ | ◯ |
| H01B-12 |
12
R1/2
|
◯ | ◯ |
| H01B-19 |
19
R3/4
|
◯ | ◯ |
| H01B-25 |
25
R1
|
◯ | ◯ |
