GlobalKonektor untuk perpipaan fasilitas pabrik atau yang terpasang pada mesin
Ulir Female KAMLOK COUPLER TIPE TWINLOK
- Model | 633-DBL-AL
- Bahan | Aloi aluminium
Features
-
Aman
-
Peningkatan kemampuan kerja
-
Mudah dipasang dan dilepas
Video terkait
Unduh materi
Bahan lainnya
Fitur produk
-
Aman
Dilengkapi dengan fungsi penguncian yang mencegah terlepasnya lengan cam secara tidak sengaja.
Aman
Dilengkapi dengan fungsi penguncian yang mencegah terlepasnya lengan cam secara tidak sengaja.
-
Peningkatan kemampuan kerja
Lengan dapat dikencangkan sementara dalam posisi terbuka, membuat pekerjaan penyambungan menjadi jauh lebih mudah.
Peningkatan kemampuan kerja
Lengan dapat dikencangkan sementara dalam posisi terbuka, membuat pekerjaan penyambungan menjadi jauh lebih mudah.
-
Mudah dipasang dan dilepas
Cukup masukkan adaptor ke coupler dan tarik lengan cam coupler ke bawah. Pengoperasian selesai dalam hitungan detik.
Mudah dipasang dan dilepas
Cukup masukkan adaptor ke coupler dan tarik lengan cam coupler ke bawah. Pengoperasian selesai dalam hitungan detik.
Ulir Female KAMLOK COUPLER
Konektor untuk perpipaan fasilitas pabrik atau yang terpasang pada mesin
- KAMLOK
- Coupler
- Ukuran sambungan
- 1/2, 3/4, 1, 1-1/4, 1-1/2, 2, 2-1/2, 3, 4
- Sisi mesin
- Ulir female
- Ukuran sambungan
- Rc1/2, Rc3/4, Rc1, Rc1-1/4, Rc1-1/2, Rc2, Rc2-1/2, Rc3, Rc4
| No. Model | 633-DBL-AL | |
|---|---|---|
| Bahan utama | ||
| Fungsi | ||
| Cairan | Air (tidak layak minum) Udara Minyak | |
| Kepatuhan hukum | Sesuai dengan RoHS 2 | |
| Detail bahan | Bodi konektor | Paduan Aluminium (ADC12) |
| Cam arm | SCS14 (Ekuivalen SUS316) | |
| Komponen penetap arm | SUS304 | |
| Pin ･ Ring | SUS304 | |
| Gasket | Buna-N (NBR) * Gasket dapat dipilih sesuai cairan. | |

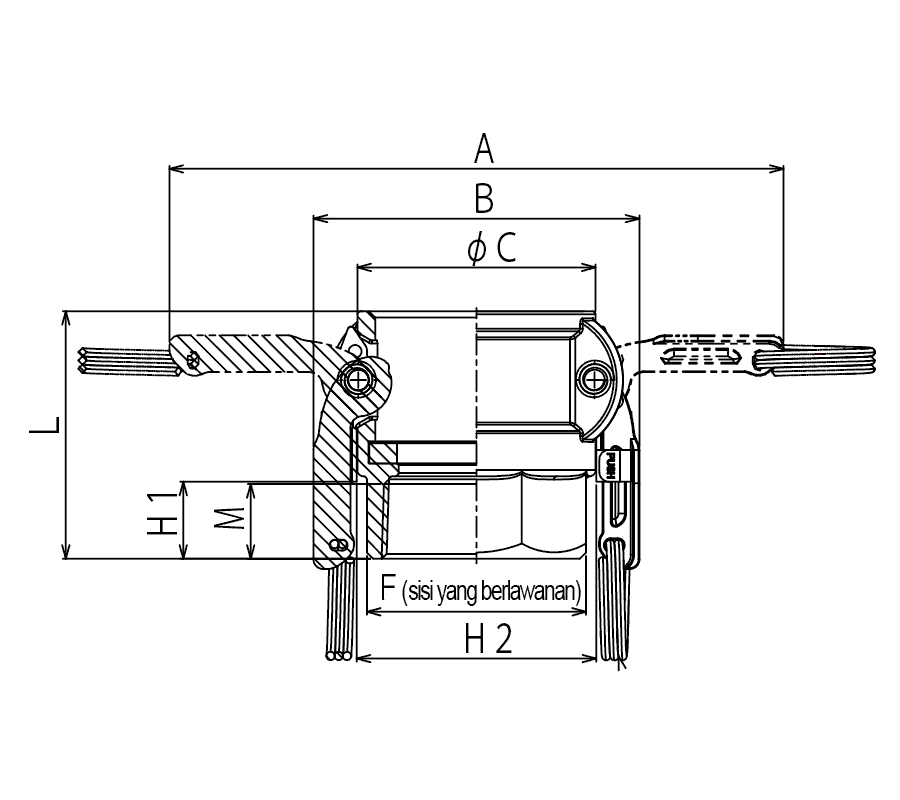

Tabel spesifikasi KAMLOK
| Model | Standar ulir | Dimensi (mm) | ||||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | F | L | M | S | ||
| 633-DBL1/2AL | 1/2" | 112 | 66 | 41 | 32 | 51 | 15 | Rc1/2 |
| 633-DBL3/4AL | 3/4" | 112 | 66 | 41 | 35 | 51 | 15 | Rc3/4 |
| 633-DBL1AL | 1" | 139 | 76 | 47 | 41 | 62 | 18 | Rc1 |
| 633-DBL1-1/4AL | 1-1/4" | 176 | 85 | 58 | 50 | 69 | 19 | Rc1-1/4 |
| 633-DBL1-1/2AL | 1-1/2" | 184 | 93 | 65 | 59 | 72 | 22 | Rc1-1/2 |
| 633-DBL2AL | 2" | 193 | 103 | 75 | 69 | 78 | 23 | Rc2 |
| 633-DBL2-1/2AL | 2-1/2" | 205 | 125 | 90 | 84 | 89 | 29 | Rc2-1/2 |
| 633-DBL3AL | 3" | 248 | 141 | 108 | 99 | 91 | 30 | Rc3 |
| 633-DBL4AL | 4" | 277 | 169 | 140 | 129 | 98 | 36 | Rc4 |
* Coupler 1/2" juga dapat disambungkan ke adaptor 3/4". * Coupler 3/4" juga dapat disambungkan ke adaptor 1/2". * Gasket Buna-N (NBR) digunakan sebagai standar. * Sekrup berupa ulir pipa tirus JIS.
Tautan terkait
Tindakan pencegahan
* Kami sarankan Anda menggunakan konektor dan adaptor yang terbuat dari bahan yang sama dan ukurannya sama saat menyambungkan fitting. Penggunaan konektor dan adaptor yang terbuat dari bahan berbeda dapat menyebabkan korosi (korosi listrik).
