・Konektor ulir pipa paralel female(Unit Selang)

Konektor untuk perpipaan fasilitas pabrik atau yang terpasang pada mesin (untuk Seri Selang TOYOSILICONE)

Model | H04
Bahan | Baja tahan karat

Features

Mencegah bocor dan terputusnya sambungan
Tahan korosi
Aman

Unduh materi

Fitur produk

Mencegah bocor dan terputusnya sambungan

Selang dan konektor dipres agar aman digunakan tanpa terlepasnya selang atau terjadinya kebocoran cairan.

Mencegah bocor dan terputusnya sambungan

Selang dan konektor dipres agar aman digunakan tanpa terlepasnya selang atau terjadinya kebocoran cairan.
Tahan korosi

Desain baja tahan karat yang tahan korosi, higienis, dan andal.

Tahan korosi

Desain baja tahan karat yang tahan korosi, higienis, dan andal.
Masa pakai yang aman dan panjang

Masa pakai yang aman dan panjang karena bentuk penutup dan nipple mencegah pecahnya tabung bagian dalam selang.

Masa pakai yang aman dan panjang

Masa pakai yang aman dan panjang karena bentuk penutup dan nipple mencegah pecahnya tabung bagian dalam selang.
Mendukung penandaan ID

Penandaan pipa mencegah kontaminasi zat asing dan perpindahan bau sekaligus mengurangi kehilangan produk.

Mendukung penandaan ID

Penandaan pipa mencegah kontaminasi zat asing dan perpindahan bau sekaligus mengurangi kehilangan produk.

Ringkasan
Unduh
Dukungan
Selang yang kompatibel

Konektor ulir pipa paralel female(Unit Selang)

Konektor untuk perpipaan fasilitas pabrik atau yang terpasang pada mesin (untuk Seri Selang TOYOSILICONE)

Sisi selang: Dipres
Diameter bagian dalam selang (mm): 9, 12, 19, 25

Sisi mesin: Ulir female
Ukuran sambungan: G3/8, G1/2, G3/4, G1

No. Model		H04
Bahan utama		Baja tahan karat
Fungsi		Mencegah bocor dan terputusnya sambungan
Cairan		Air (tidak layak minum)　Udara　Minyak　Bahan kimia dan kosmetik
Kepatuhan hukum		Sesuai dengan RoHS 2
Detail bahan	Nipple selang	SUS304
Detail bahan	Penutup konektor	SUS304

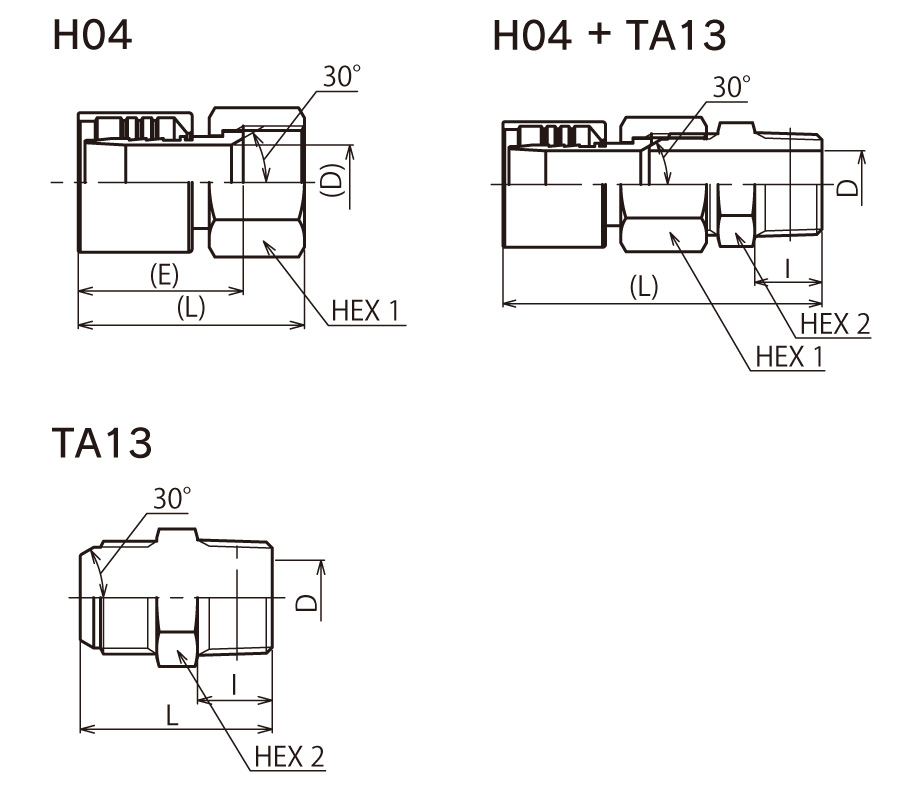

Tabel spesifikasi konektor

Model	Diameter bagian dalam selang yang kompatibel (mm)	Standar ulir	Dimensi (mm)
Model	Diameter bagian dalam selang yang kompatibel (mm)	Standar ulir	D	E	I	L	HEX1	HEX2
H04-9	9	G3/8	7.5	56.0		65.0	19.0
H04-9+TA13	9	R3/8	7.0		15.0	87.0	19.0	17.0
H04-12	12	G1/2	10.5	59.0		72.0	24.0
H04-12+TA13	12	R1/2	10.0		18.0	92.0	24.0	22.0
H04-19	19	G3/4	16.5	63.0		77.0	30.0
H04-19+TA13	19	R3/4	16.0		20.0	102.0	30.0	27.0
H04-25	25	G1	22.0	69.0		87.0	38.0
H04-25+TA13	25	R1	22.0		22.0	108.0	38.0	35.0
TA13-R3/8		R3/8	7.0		15.0	40.5		17.0
TA13-R1/2		R1/2	10.0		18.0	48.0		22.0
TA13-R3/4		R3/4	16.0		20.0	54.0		27.0
TA13-R1		R1	22.0		22.0	56.5		35.0

Unit selang Kisaran panjang selang yang sesuai (Berdasarkan JIS B 8360)

Panjang unit = mm	Toleransi = mm
Kurang dari 500	+10	0
500 atau lebih hingga kurang dari 1000	+15	0
1000 atau lebih hingga kurang dari 2000	+20	0
2000 atau lebih hingga kurang dari 5000	+1.0%	0
5000 atau lebih	+2.0%	0

Tindakan pencegahan

* Tidak sesuai untuk pipa sanitasi (makanan, dsb) karena ada selisih level di bagian ulir.
Dikhawatirkan menimbulkan masalah pada segi kebersihan makanan.
* Konektor tidak dijual terpisah.

Unduh

Dukungan

Selang yang kompatibel: 5

Bahan konektor : Baja tahan karat	Nama selang	TOYOSILICONE HOSE	HYBRID TOYOSILICONE HOSE	TOYOSILICONE-P HOSE	TOYOSILICONE-S HOSE	TOYOSILICONE-S2 HOSE
	Bahan utama	Karet silikon	Karet silikon	Karet silikon	Karet silikon	Karet silikon
	Rentang suhu pengoperasian	-30℃~150℃	-30℃~130℃	-30℃~100℃	-30℃~150℃	-30℃~150℃
	No. Model	TSI	HTSI	TSIP	TSIS	TSIS2
Model konektor	Diameter bagian dalam nominal selang yang kompatibel (mm) Spesifikasi konektor
H04-9	9 G3/8	◯	-	-	-	-
H04-9+TA13	9 R3/8	◯	-	-	-	-
H04-12	12 G1/2	◯	◯	◯	-	-
H04-12+TA13	12 R1/2	◯	◯	◯	-	-
H04-19	19 G3/4	◯	◯	◯	◯	◯
H04-19+TA13	19 R3/4	◯	◯	◯	◯	◯
H04-25	25 G1	◯	◯	◯	◯	◯
H04-25+TA13	25 R1	◯	◯	◯	◯	◯
TA13-R3/8	R3/8	-	-	-	-	-
TA13-R1/2	R1/2	-	-	-	-	-
TA13-R3/4	R3/4	-	-	-	-	-
TA13-R1	R1	-	-	-	-	-
